木森运维湖南变压器无局放感应耐压试验案例

作者:潘运维来源:木森运维新闻中心

        2019年10月15日木森运维在湖南长沙宁乡完成110kV变压器无局放感应耐压试验,试验设备:MSWJ-变压器无局放感应耐压试验设备,试验地址:湖南宁乡高家塘110kV变电站。参考标准:GB1094.3-2017《电力变压器第三部分:绝缘水平、绝缘试验和外绝缘空气间隙》。

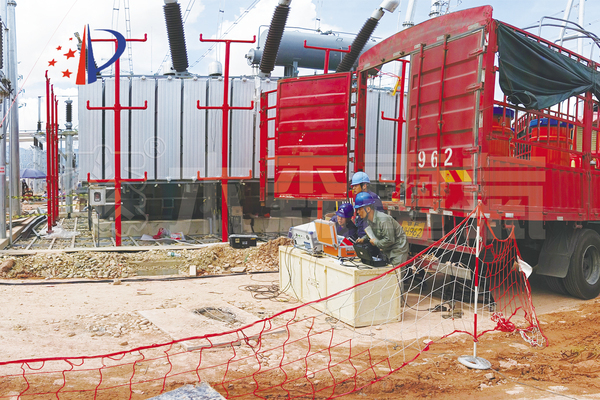

变压器无局放感应耐压试验案例   变压器无局放感应耐压试验

        变压器无局放感应耐压试验的目的:带有局部放电量测量的感应电压试验(IVPD)用以模拟瞬变过电压和连续运行电压作用的可靠性。附加局部放电测量用于探测变压器内部非贯穿性缺陷。IVPD下局部放电测量作为质量控制试验,用来验证变压器运行条件下无局放,是目前检测变压器内部绝缘缺陷最为有效的手段。也是检验制造工艺和安装工艺的有效方法。

        MSWJ-变压器无局放感应耐压试验设备包括:MSWJ -100型变频电源装置、MSWJ -200型变压器、MSWJ -10/40型电抗器、标准PT或电容分压器及MSWJ -2000局放巡检测试仪全套试验设备

        本次110kV变压器无局放感应耐压试验措施,是110kV变压器无局放感应耐压试验项目负责人刘工,根据现场实际情况,在原有的《湖南长沙宁乡110kV变压器无局放感应耐压试验技术方案》的基本上新增拟定,并重新开据工作票,调整原因是考虑到变压器具体结构,拟采用如下试验接线(此图仅为A相,B、C相类似)。

        10月15日上午8点08时,木森运维公司刘工带领试验班组,来到110kV变压器无局放感应耐压试验现场,本次MSWJ -110kV变压器无局放感应耐压试验项目负责人刘先,先是与湖南长沙宁乡高家塘110kV变电站现地场施工负责人见面,对现场的实际情况进行了交流,并根据《湖南长沙宁乡110kV变压器无局放感应耐压试验技术方案书》,结合现场实际情况,拟定具体的试验步骤,试验前工作会议、布置安全围栏、危险点警示牌、110kV变压器无局放感应耐压试验架设等紧张有绪实施开来。

        10月15日上午12时,完成110kV变压器A相无局放感应耐压试验。

由于110kV变压器无局放感应耐压试验对环境要求特殊,试验期间湖南长沙宁乡高家塘110kV变电站全站用电工程均是停工状态,所以项目负责人刘工要求大家中午不休息,尽快完成其他二相的无局放感应耐压试验。

变压器无局放感应耐压试验中

        15:30,110kV变压器无局放感应耐压试验结束,试验数据符合GB1094.3-2017《电力变压器第三部分:绝缘水平、绝缘试验和外绝缘空气间隙》,试验结果合格。

        武汉市木森电气有限公司专业从事变电站电力试验测试设备和输电线路检测设备的研究、开发、生产、销售及承接电气试验一体的高新技术企业。是湖北电力计量测试协会的会员单位,是MSWJ-变压器无局放感应耐压试验设备自主研发生产厂家。更多更多110kV变压器无局放感应耐压试验案例可关注www.musenyw.com
